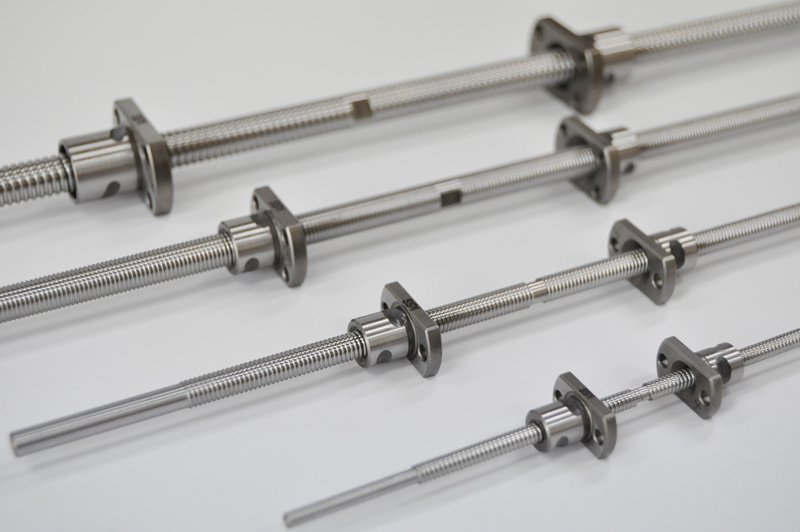

SD系列 精密双向滚珠丝杠标准库存品
车辆型号规格及义意Model
公称型号的构成
SD系列（精密双向滚珠丝杠标准库存品）的公称型号构成如下所示。
1、双向滚珠丝杠的系列符号--- 2、丝杠公称外径（mm）--- 3、导程（mm）--- 4、左旋螺纹部长度（mm）
5、左旋符号--- 6、右旋螺纹部长度（mm）--- 7、右旋符号、丝杠总长（mm）--- 9、精度等级（C3或C5）
5、左旋符号--- 6、右旋螺纹部长度（mm）--- 7、右旋符号、丝杠总长（mm）--- 9、精度等级（C3或C5）

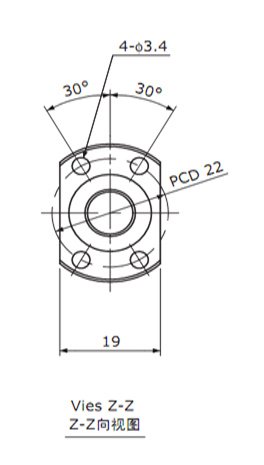

设备工程图纸Drawing
主要技术参数
Unit（单位）：mm
| 钢珠直径 | φ0.8 |
| 螺纹条数 | 1 |
| 螺纹旋向 | 左右 |
| 丝杠底径 | φ7.3 |
| 循环数 | 1×3 |
| 、螺母材质 | SCM415H |
| 螺纹部表面硬度 | HRC58～62 |
| 防锈处理 | 防锈油 |
Unit（单位）：mm
| 滚珠丝杠型号 | 行程 | 精度 | 导程精度 | 全跳动 | 向间隙 | 预压扭矩 | 基本额定负载 | ||
| 代表移动量误差 | 波动 | 额定动负载 | 额定静负载 | ||||||
| SD0801-120L120R300C3 | 105 | C3 | ±0.010 | 0.008 | 0.05 | 0 | ～0.018 | 650 | 1300 |
| SD0801-120L120R300C5 | 105 | C5 | ±0.020 | 0.018 | 0.065 | ～0.005 | - | ||
注：1、端的追加加工请结合图纸进行指示。
注：2、未规定左右螺母相对于丝杠的绝对位置。
主要技术参数
Unit（单位）：mm
| 钢珠直径 | φ1.2 |
| 螺纹条数 | 1 |
| 螺纹旋向 | 左右 |
| 丝杠底径 | φ7.0 |
| 循环数 | 1×3 |
| 、螺母材质 | SCM415H |
| 螺纹部表面硬度 | HRC58～62 |
| 防锈处理 | 防锈油 |
Unit（单位）：mm
| 滚珠丝杠型号 | 行程 | 精度 | 导程精度 | 全跳动 | 向间隙 | 预压扭矩 | 基本额定负载 | ||
| 代表移动量误差 | 波动 | 额定动负载 | 额定静负载 | ||||||
| SD0802-120L120R300C3 | 100 | C3 | ±0.010 | 0.008 | 0.05 | 0 | ～0.020 | 1300 | 2300 |
| SD0802-120L120R300C5 | 100 | C5 | ±0.020 | 0.018 | 0.065 | ～0.005 | - | ||
注：1、端的追加加工请结合图纸进行指示。
注：2、未规定左右螺母相对于丝杠的绝对位置。
尺码及图形的详细分析问题，请安全使用本新公司推出的到货规格为图使用核对
